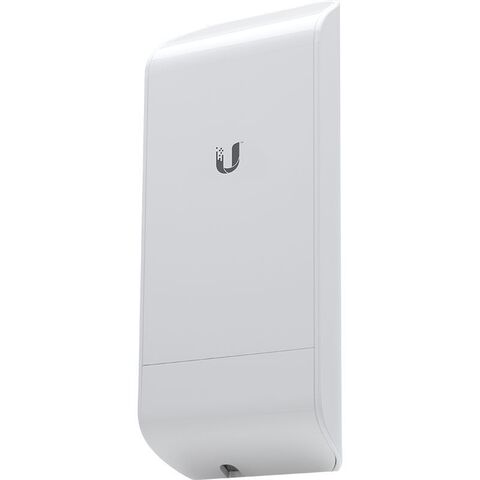

Точка доступа Ubiquiti NanoStation Loco M5 наружная Wi-Fi мост 5ГГц 150 Мбит/с 13 дБи

Ubiquiti взял популярное бюджетное абонентское устройство NanoStationM в маленьком элегантном корпусе и сделал его ещё более компактным и доступным за счёт отказа от редко используемых в домохозяйствах функций. При этом, airMAX NanoStation M5 loco сохранил концепцию высокой производительности фирменной реализации airMAX протокола MIMO TDMA и широкие возможности встроенной операционной системы airOS. M5 loco может работать в роли клиентского устройства в радиосети PtMP линейки продуктов airMAX. Протокол радиообмена позволяет размещать устройство за стеклянной преградой, а небольшие размеры, привлекательный и ненавязчивый внешний вид делает NanoStation M5 loco уместным в любом интерьере.

Радиопередача ведётся со следующими параметрами:

• диапазон частот (международное исполнение) — 5170—5875 МГц;
• усиление антенны — 13 дБи;
• рабочий сектор антенны — 45° в горизонтальной и вертикальной плоскостях.
• поляризация — двойная линейная.

Используя разработанный для airMAX множественный доступ с разделением по времени (протокол MIMO TDMA), каждый клиент сети принимает и посылает данные в специально установленные интеллектуальным радиомодулем временные слоты, что устраняет скрытые конфликты узлов и повышает эффективность использования эфирного времени, значительно увеличивая пропускную способность и масштабируемость, сокращая задержки.

NanoStation M5 loco соединяется с сетью портом Fast Ethernet. Питание подаётся на этот же порт в пассивном режиме PoE (адаптер на 24 В в комплекте).

Проработанная встроенная операционная система airOS гибка в настройках и имеет интуитивно понятный интерфейс. Она предназначена для обслуживания оператором, не имеющим специальной подготовки. Основные её возможности:

• поддержка фирменного протокола радиообмена;
• фирменный алгоритм выбора канала вещания;
• подстройка ширины спектра;
• автоподстройка временного согласования для избегания переповторов;
• адаптивная поляризация антенны;
• многоязычность.

Встроенный анализатор airView отображает спектр в виде водопада, волнообразного графика и в режиме реального времени, позволяя вести запись графиков.

Web-приложение airControl централизованно управляет всей сетью совместимых устройств Ubiquiti, отображает географическую карту устройств, осуществляет мониторинг статусов и массовую перепрошивку, управляет группами устройств и позволяет планировать задачи.

Устройство весит всего 180 г и помещается в корпус габаритами 161 × 31 × 80 мм. Диапазон рабочих температур: −30—+75°C. В комплекте есть набор для монтажа на мачту.

Технические характеристики

• Процессор: Atheros MIPS 24KC, 400 МГц
• Оперативная память: 32 MB SDRAM, 8MB Flash
• Сетевой интерфейс: 1х10/100 BASE-TX (кат.5, RJ-45), Ethernet интерфейс
• Сертификат соответствия: FCC 15.247, IC, CE
• Ширина канала: 5/10/20/40 МГц
• Рабочий диапазон: 4900-5900 МГц (802.11a/n)
• Мощность передатчика: 23dBmRX
• Чувствительность: -96dBm+ /-1 дБ
• Антенна: Встроенная, 2х2 MIMO с двойной поляризацией, усиление 12,4~13,2 dBi.
• Зона покрытия: Более 5 км (при минимальной ширине канала)
• TCP / IP Пропускнаядо 150 Мбит / с +
• Максимальная потребляемая мощность5.5 Вт
• Блок питания: 24 В, 0.5 А (12 Вт). Поставляется с инжектором
• Способ питания: PoE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
• Испытания на вибрации: ETSI300-019-1.4
• Влажность: от 5 до 95% (с конденсацией)
